自动投料、药渣处理系统
本系统配套于中药提取罐前后的自动称重投料、挤压式出渣和储渣。自动化程度高,大大减轻了劳动强度。
本系统配套于中药提取罐前后的自动称重投料、挤压式出渣和储渣。自动化程度高,大大减轻了劳动强度。
系统组成

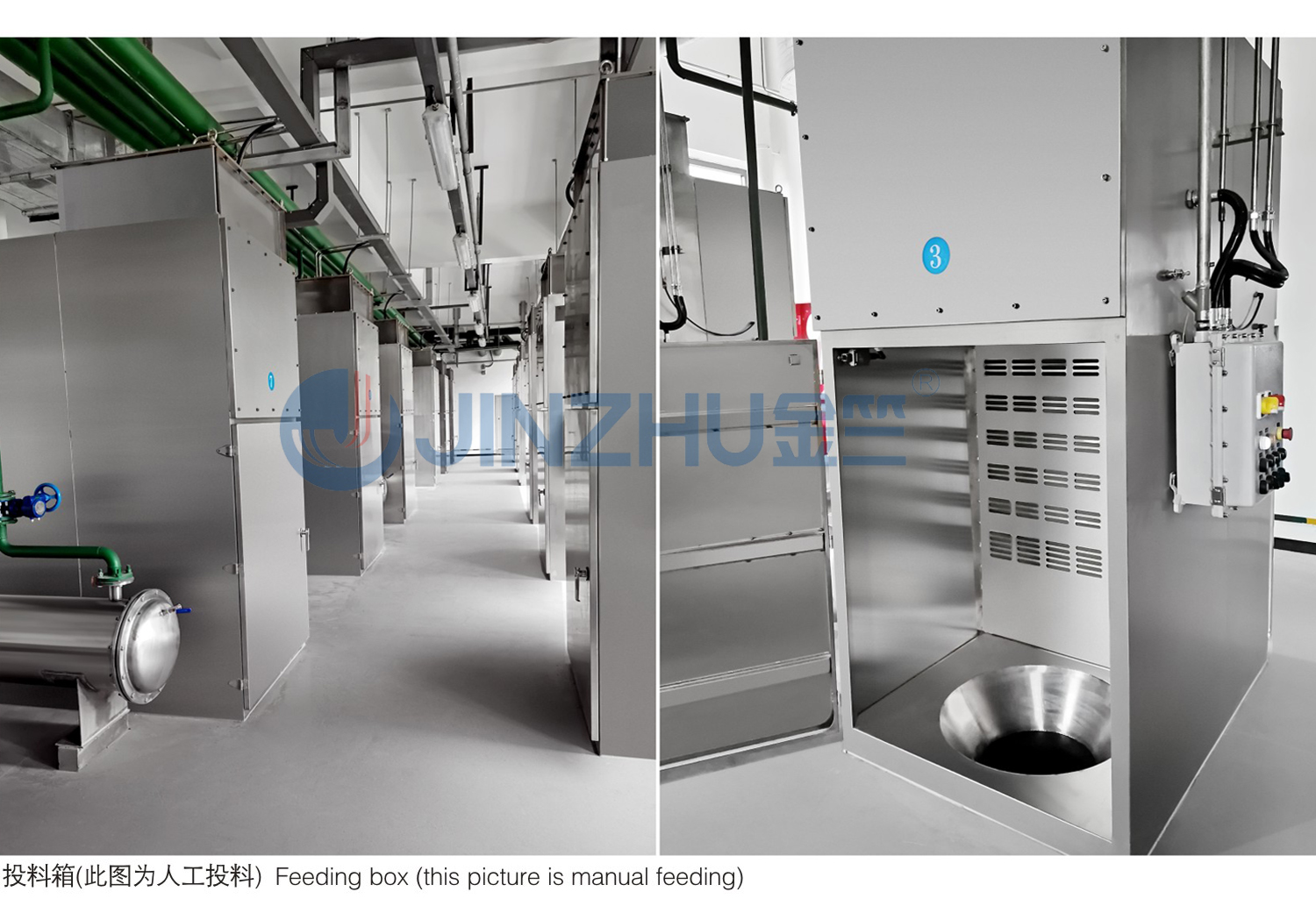

◆自动投料系统:自动称重投料系统、配备投料捕尘系统。
◆挤压式出渣车:采用螺杆式推进和出料锥头挤压式出渣系统。

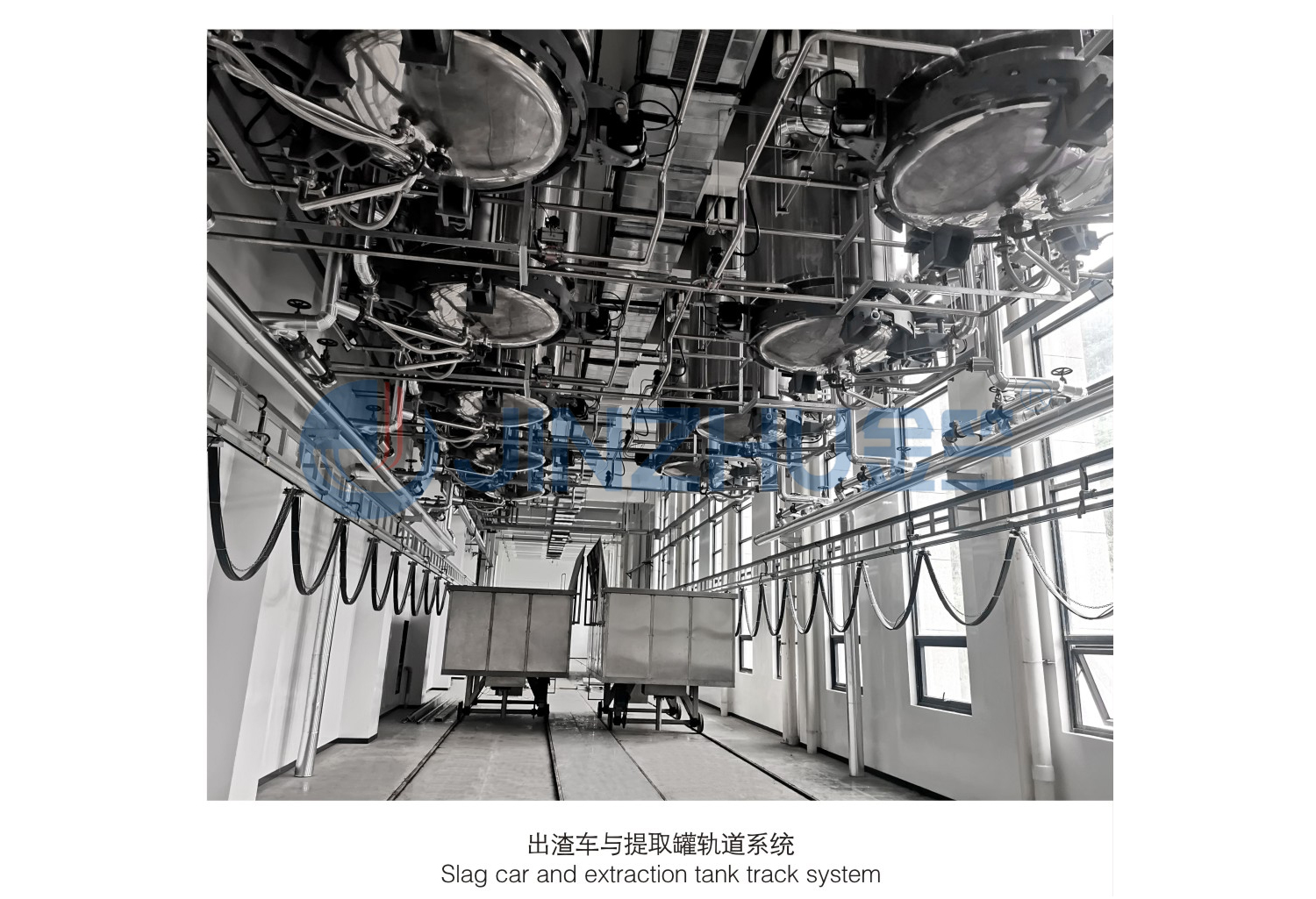

◆轨道行走系统:轻轨道输送系统,电缆轨道系统。

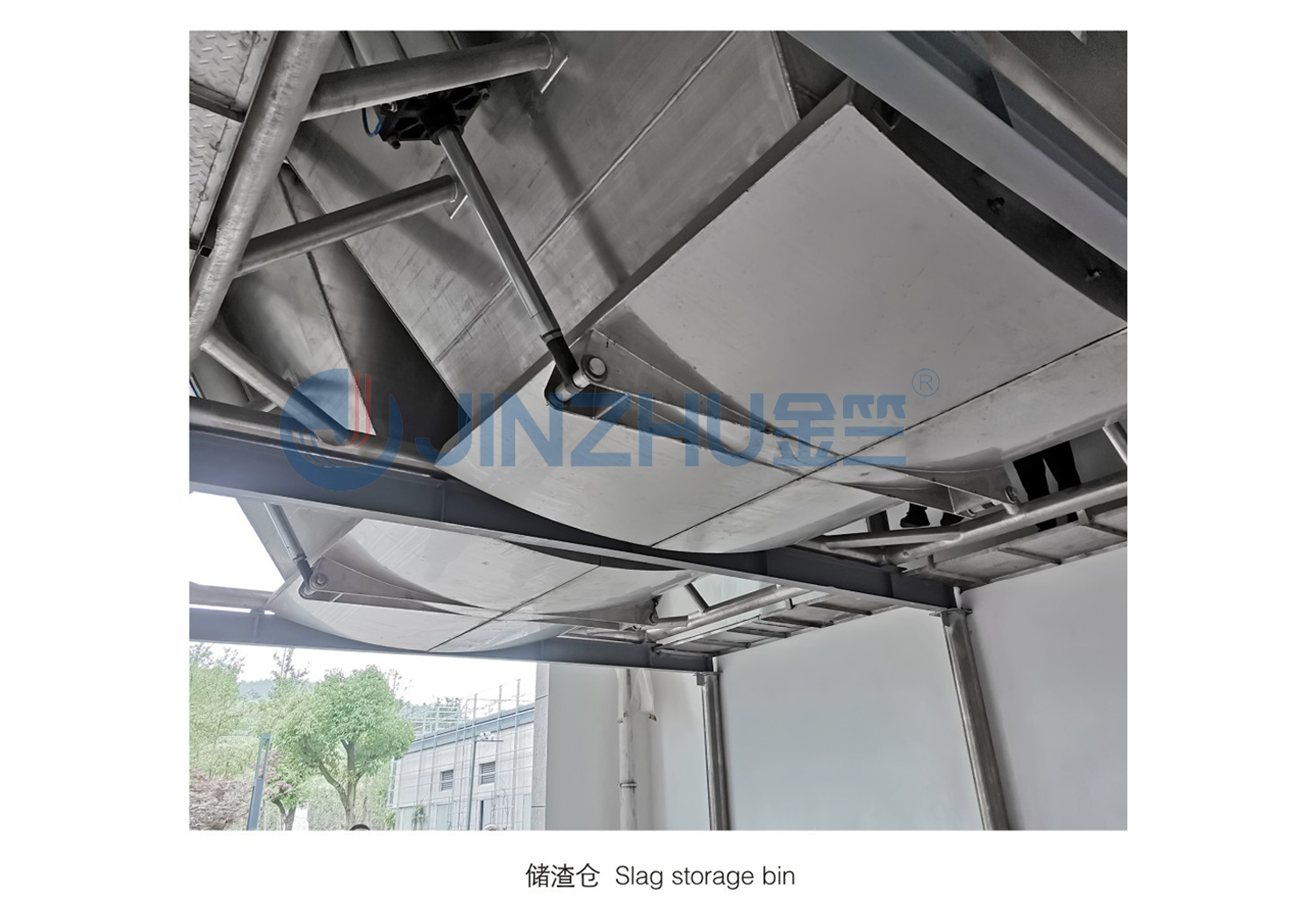

◆储渣仓:大容量储渣仓,自动开门下料系统。
◆渣液排放系统:经挤压之后渣液经过处理可以回收利用或作无害化处理后集中排放。
◆药渣处理:可根据工艺需求进行发酵烘干粉碎处理,二次利用。
◆全自动控制系统:机电一体化程序控制系统,
另外本系统在工作过程中分为:全自动模式、半自动模式和点动模式等三种操作模式。

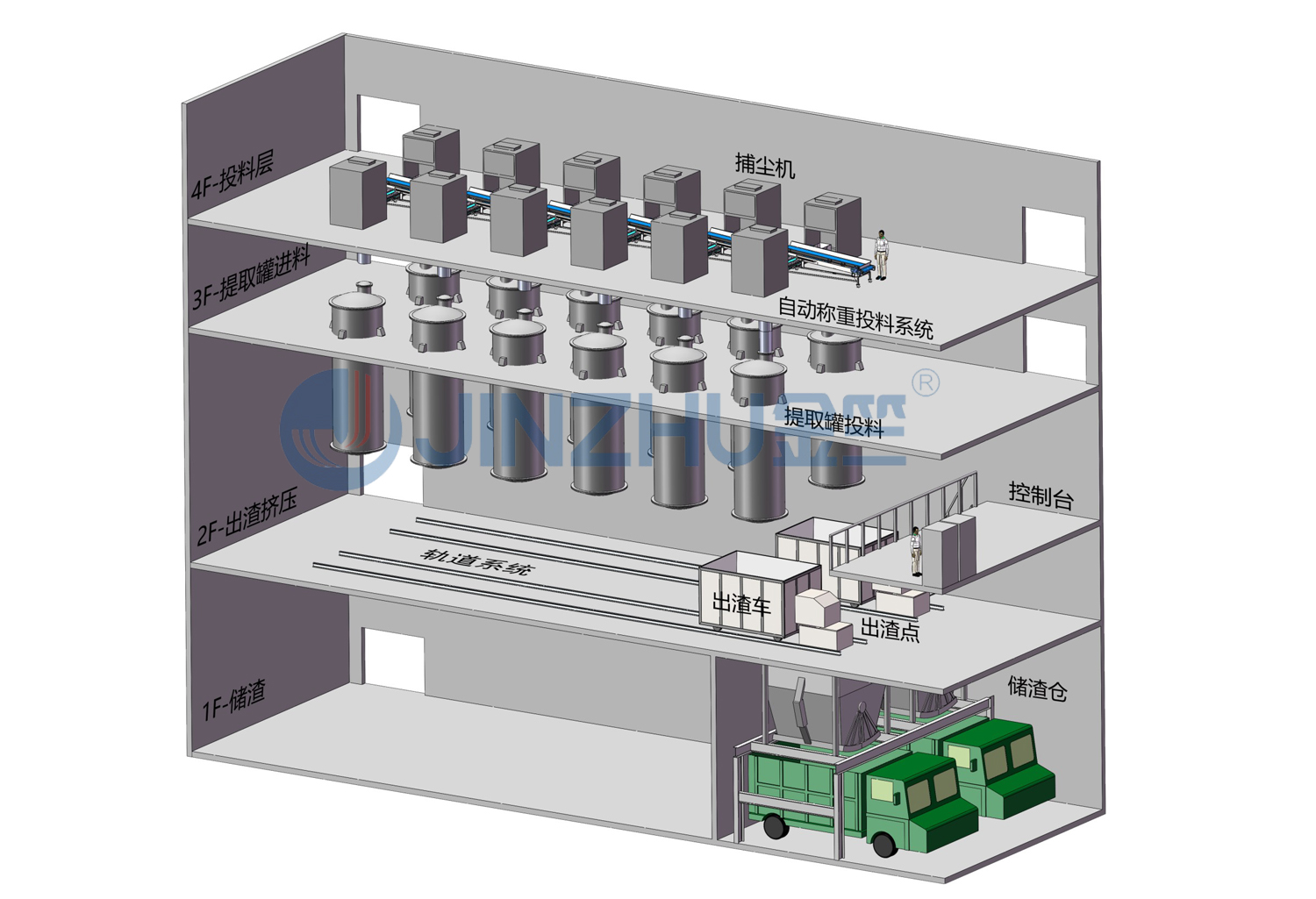

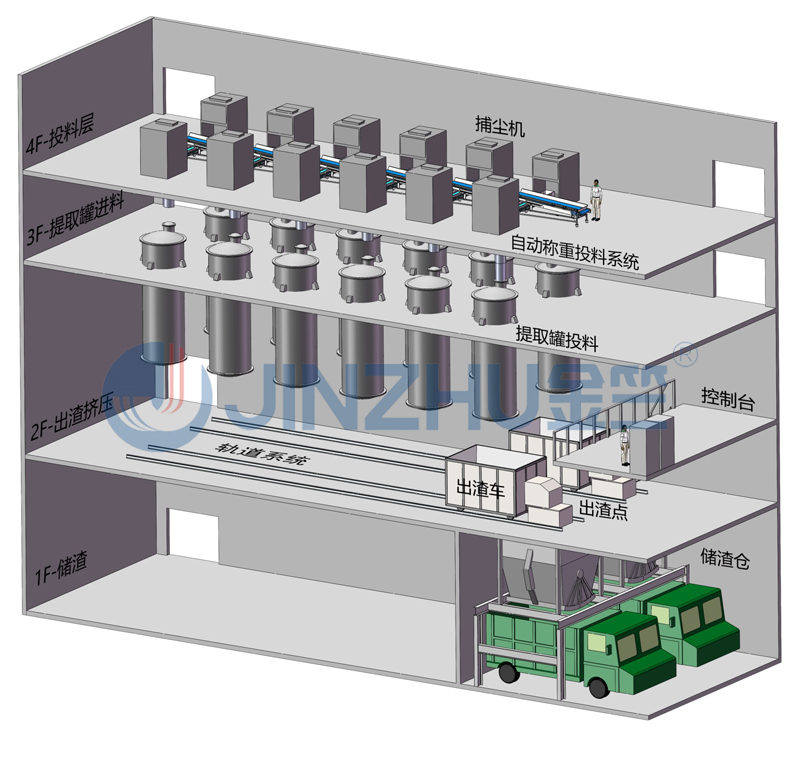

本图为提取车间自动投料、药渣处理系统示意图。提取前的物料通过自动称重输送系统,由指令自动投放到指定提取罐内,提取后的药渣、药液自动分离,药液可进行回收或无害化处理,药渣通过挤压后落入储渣仓内,待二次处理。
